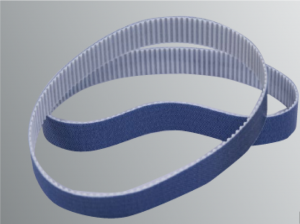

ユニッタメクトロール エンドレスタイプ・オープンエンドタイプ
熱可塑性ポリウレタン樹脂の特長である、衛生的でクリーン、そして加工性に優れ、任意の長さ（フレキシブルな長さ）に対応できる長尺のウレタン製タイミングベルト
サイズ表
■記号説明
| 項目 | 記号 | 内容 | |
| タイプ | E | エンドレスタイプ | |
| C | オープンエンドタイプ | ||
| 心線 | S | スチールコード | |
| K | アラミドコード | ||
| 材質 | WT | 熱可塑性ウレタン | 白色 |
| UW | 乳白色 | ||
| 帆布 | なし | － | |
| N | ナイロン布（歯面） | ||
| NB | ナイロン布（両面） | ||
■台形歯形（インチピッチ）
| 型式 （ピッチ） | タイプ (E/C) | 心線 （S/K) | 材質 (WT/UW) | 歯面帆布 (N) | ベルト呼び幅（表示/100インチ） | |||||||||
| 025 | 050 | 075 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | |||||
| ベルト幅（mm） | ||||||||||||||
| 6.4 | 12.7 | 19.1 | 25.4 | 38.1 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | |||||
| XL （5.08） | E | S | WT | - | - | ○ | ○ | ○ | ○ | ○ | – | – | – | – |
| UW | ○※1 | - | ○ | ○ | ○ | ○ | ○ | – | – | – | – | |||
| K | WT | - | - | ○ | ○ | ○ | ○ | ○ | – | – | – | – | ||
| UW | - | - | ○ | ○ | ○ | ○ | ○ | – | – | – | – | |||
| C | S | WT | - | ○ | ○ | ○ | ○ | ○ | ○ | – | – | – | – | |
| UW | ○※1 | ○ | ○ | ○ | ○ | ○ | ○ | – | – | – | – | |||
| K | WT | - | ○ | ○ | ○ | ○ | ○ | ○ | – | – | – | – | ||
| UW | - | ○ | ○ | ○ | ○ | ○ | ○ | – | – | – | – | |||
| L （9.525） | E | S | WT | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | – |
| UW | ○※1 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | – | |||
| K | WT | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | – | ||
| UW | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | – | |||
| C | S | WT | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | – | |
| UW | ○※1 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | – | |||
| K | WT | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | – | ||
| UW | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | – | |||
| H （12.7) | E | S | WT | - | - | - | - | ○ | – | ○ | ○ | ○ | ○ | ○ |
| UW | ○※1 | - | - | ○ | ○ | ○ | ○ | ○ | ○ | – | – | |||
| K | WT | - | - | - | – | ○ | – | ○ | ○ | ○ | ○ | ○ | ||
| UW | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | – | – | |||
| C | S | WT | - | - | - | - | ○ | – | ○ | ○ | ○ | ○ | ○ | |
| UW | ○※1 | - | - | ○ | ○ | ○ | ○ | ○ | ○ | – | – | |||
| K | WT | - | - | - | - | ○ | – | ○ | ○ | ○ | ○ | ○ | ||
| UW | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | – | – | |||
●エンドレス製作最小周長
UW：540㎜（XL）、550㎜（L)、560㎜（H)、WT：1000㎜～ （XL、L、H）
最大長さについては、当社までお問合せください。
※1 歯面帆布（白色）を選択いただけます。
■台形歯形（ミリピッチ）
| 型式 （ピッチ） | タイプ (E/C) | 心線 （S/K) | 材質 (WT/UW) | 歯面帆布 (N) | 両面帆布 （NB） | ベルト幅（mm） | |||||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | 150 | ||||||
| T5 （5.00） | E | S | WT | - | - | ○ | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – |
| UW | ○※1 | ○※2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | |||
| K | WT | - | - | ○ | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | ||
| UW | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | |||
| C | S | WT | - | - | ○ | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | |
| UW | ○※1 | ○※2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | |||
| K | WT | - | - | ○ | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | ||
| UW | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | |||
| T10 （10.00） | E | S | WT | - | - | – | – | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| UW | ○※1 | ○※2 | – | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | |||
| K | WT | - | - | – | – | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| UW | - | - | – | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | |||
| C | S | WT | - | - | – | – | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| UW | ○※1 | ○※2 | – | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | |||
| K | WT | - | - | – | – | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| UW | - | - | – | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | |||
| AT5 （5.00） | C | S | WT | - | - | ○ | – | ○ | ○ | – | - | ○ | – | – | – |
| AT10 （10.00） | E | S | WT | - | - | – | – | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – |
| C | – | – | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | |||||
| AT20 （20.00） | C | S | WT | - | - | – | – | – | – | – | - | ○ | – | ○ | – |
●エンドレス製作最小周長
UW：540㎜～ WT：1000㎜～ （AT10のみ：700㎜～）
最大長さについては、当社までお問合せください。
※1 歯面帆布（白色）を選択いただけます。
※2 両面帆布（背面：青・歯面：白）を選択いただけます。
一体成型でアキューム時の帆布ほつれを低減しております 構成記号 SENUWB
■WT10 幅広400㎜までお選びいただける軽量搬送向けウレタンベルトです。
| 型式 （ピッチ） | タイプ (E/C) | 心線 （K) | 材質 (WT) | 歯面帆布 (N) | ベルト幅（mm） | |||||
| 160 | 200 | 250 | 300 | 350 | 400 | |||||
| WT10 （10.00） | E | K | WT | ○※3 | ○ | ○ | ○ | ○ | ○ | ○ |
| C | ○ | ○ | ○ | ○ | ○ | ○ | ||||
最大長さについては、当社までお問合せください。
※3 歯面帆布（緑色）が標準仕様になります
■円弧歯形(ミリピッチ) 歯飛びトルクの高いHTD歯形のウレタンベルトです。
| 型式 （ピッチ） | タイプ （C） | 心線 （S) | 材質 (WT) | 歯面帆布 (N) | ベルト幅（mm） | ||||||||||
| 10 | 20 | 25 | 30 | 40 | 50 | 55 | 60 | 80 | 85 | 100 | |||||
| 5M （5.00） | C | S | WT | - | ○ | ○ | – | ○ | – | ○ | – | – | – | – | – |
| 8M （8.00） | C | S | WT | - | – | ○ | – | ○ | – | ○ | – | – | – | – | ○ |
| 14M （14.00） | C | S | WT | - | – | – | – | – | ○ | – | ○ | – | – | ○ | ○ |
最大長さについては、当社までお問合せください。
■新円弧歯形(ミリピッチ) 高精度、低騒音特性に優れたGT歯形のウレタンベルトです。
| 型式 （ピッチ） | タイプ (C) | 心線 （S) | 材質 | 歯面帆布 (N) | ベルト幅（mm） | ||||||||||
| 10 | 20 | 25 | 30 | 40 | 50 | 55 | 60 | 80 | 85 | 100 | |||||
| 8YU （8.00） | C | S | UH | ○※4 | - | ○ | ○ | ○ | ○ | ○ | - | ○ | ○ | - | ○ |
最大長さについては、当社までお問合せください。
※4 歯面帆布（白色）が標準仕様になります
エンドレスタイプ
オープンエンドタイプ
呼称例
■低温環境仕様
ベルト本体に低温環境特性に優れるウレタンを使用。冷凍倉庫向け台車やリフターに最適です！
（使用範囲の目安 -30°C〜20°C）
新円弧歯形（ミリピッチ） 高精度、低温特性に優れたGT歯形のウレタンベルトです。
| 型式 （ピッチ） | タイプ (C) | 心線 （S) | 材質 | 歯面帆布 (N) | ベルト幅（mm） | ||||||||||
| 10 | 20 | 25 | 30 | 40 | 50 | 55 | 60 | 80 | 85 | 100 | |||||
| 8YU （8.00） | C | S | UR | ○※4 | - | ○ | ○ | ○ | ○ | ○ | - | ○ | ○ | - | ○ |
最大長さについては、当社までお問合せください。
※4 歯面帆布（白色）が標準仕様になります
その他歯形もご相談に応じて対応致します。
