高荷重向けウレタンベルト/ATLシリーズ
Gates製ウレタンベルトに新たにATLシリーズをラインナップ。
大型装置の昇降用途やリニアアクチュエータ向けなど高荷重且つクリーンさを要するロングストローク用途において、ローラーチェーンなどの他駆動方式から置き換えて頂くことが可能です。
| ATL10HF | ATL20 | |
|---|---|---|
| 歯型形状 |  |
 |
| ピッチ | 10㎜ | 20㎜ |
| タイプ | リニアタイプ | リニアタイプ |

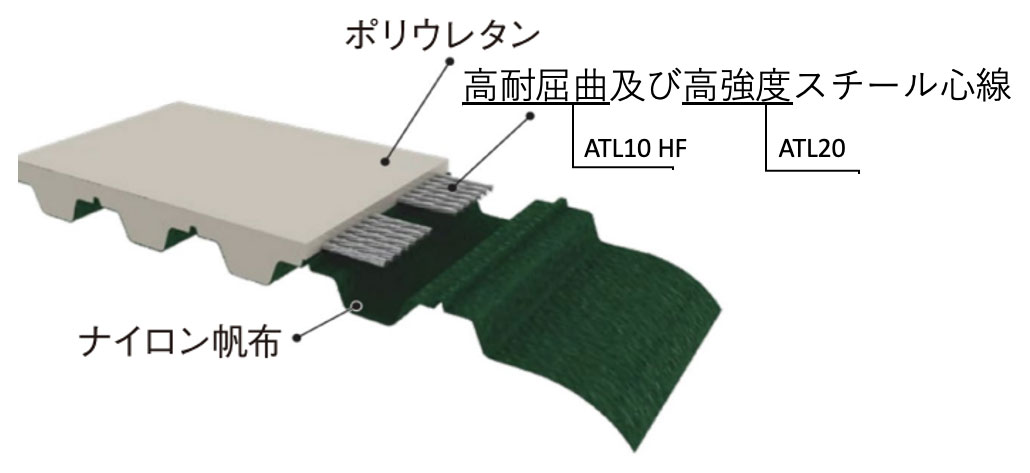

| 本体 | 熱可塑性ポリウレタン（白色） | 熱可塑性ポリウレタン（白色） |
| 歯面 | ナイロン帆布（緑） | ナイロン帆布（緑） |
| 心線 | 高耐屈曲仕様スチール心線 | 高強度仕様スチール心線 |
| 心線径 | Φ1.2㎜ | Φ1.6㎜ |
| 許容有効張力 | 2,580N/25㎜ | 10,900N/50㎜ |
| 使用プーリ | AT10歯型 | AT20歯型 |
| 最小プーリ歯数 | 20歯（Φ63.66） | 25歯（Φ159.15） |
| 最小アイドラ径（背面） | Φ130 | Φ250 |
| 最大製作長さ | 100m | 50m |
| 製作可能幅 | 16/25/32/50/75/100/150㎜ | 32/50/75/100/150㎜ |
製品名称例（ATL10-HFタイプ）
※歯面帆布なし（SCWT)・両面帆布（SCNWTB）も選択頂けます 製品名称例（ATL20タイプ）
※歯面帆布なし（SCWT)・両面帆布（SCNWTB）も選択頂けます 特長
- 物流装置など高荷重の昇降駆動に最適
- 食品、医薬品物流においてクリーンな搬送を実現
- ロングストロークリニア駆動で高速な搬送を実現
- 二次電池向け等の金属塵埃を嫌う搬送用途に最適
- ローラーチェーン比 軽量実現により高速化が可能
- ボールねじ比 静音性の向上、オイルフリー
