長尺ベルト
ゲイツ・ユニッタ・アジアでは、２種類の長尺ベルトをご用意しています。
パワーグリップ®ロングレングスベルト
長尺ベルトに新たな製造方法を導入し、ベルトスラストが少なく縦剛性のアップを実現した切り放し状の長尺ベルトです。
ラインナップ
| タイプ | 制作範囲 | 標準ベルト幅 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 最大 | 9 | 15 | 20 | 25 | 30 | 40 | 50 | 55 | 60 | 70 | 85 | 100 | |
| 5GT | 500 | 30,000 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | – | ○ | – | – | – |
| 8YU | 504 | 30,000 | – | – | ○ | ○ | ○ | ○ | ○ | – | ○ | ○ | ○ | – |
| 8M | 504 | 30,000 | – | – | ○ | ○ | ○ | ○ | ○ | – | ○ | – | – | – |
| 14M | 994 | 29,988 | – | – | – | – | ○ | ○ | – | ○ | – | ○ | ○ | ○ |

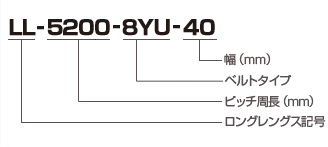

ベルト呼称例
※ベルト仕様の詳細は、カタログをご参照ください。
※ロングレングスベルトでは、特殊仕様品は製作できません。
※14Mタイプは背面研磨しておりません。
※選定についてはカタログをご参照いただくか、当社までお問合わせください。
オープンエンドベルト
切り放し状の長尺ベルトです。特殊仕様品の製作も可能です。
ラインナップ
| タイプ | 2GT | 3GT | 3M | 5M | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 幅(mm) | 3.0 | 4.0 | 6.0 | 9.0 | 12.0 | 15.0 | 6.0 | 9.0 | 12.0 | 15.0 | 20.0 | 6.0 | 9.0 | 15.0 | 9.0 | 15.0 | 20.0 | 25.0 | 30.0 | 40.0 |
| 最大長さ(m) | 100 | 100 | 80 | 60 | 40 | 30 | 90 | 80 | 60 | 45 | 30 | 120 | 80 | 45 | 100 | 65 | 45 | 35 | 30 | 20 |
| タイプ | MXL | XL | L | H | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 幅(mm) | 3.2 | 4.8 | 6.4 | 7.9 | 9.5 | 12.7 | 6.4 | 9.5 | 12.7 | 6.4 | 9.5 | 19.1 | 25.4 | 12.7 | 19.1 | 25.4 | 38.1 | 50.8 |
| 最大長さ(m) | 170 | 110 | 80 | 60 | 50 | 35 | 145 | 100 | 75 | 105 | 75 | 40 | 30 | 110 | 75 | 55 | 35 | 25 |
| タイプ | 5GT | 8YU | 8M | 14M | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 幅(mm) | 9.0 | 15.0 | 20.0 | 25.0 | 30.0 | 40.0 | 20.0 | 25.0 | 30.0 | 40.0 | 50.0 | 20.0 | 25.0 | 30.0 | 40.0 | 50.0 | 60.0 | 30.0 | 40.0 | 55.0 | 70.0 | 85.0 |
| 最大長さ(m) | 100 | 65 | 45 | 35 | 25 | 20 | 50 | 50 | 45 | 35 | 25 | 70 | 55 | 45 | 35 | 25 | 18 | 65 | 45 | 30 | 20 | 15 |
ベルト呼称例
※5GT、8YU、8M、14Mのオープンエンドベルトは、特殊仕様品のみ対応しております。標準仕様品をご用命の際は、「パワーグリップ®ロングレングスベルト」にてご検討ください。
※選定についてはカタログをご参照いただくか、当社までお問合わせください。
